Hieronimus-Station : Modélisation 3D

Menuiserie du module principal




Le module complet occupe un rectangle de 124 cm de long sur 30 cm
Le plateau est plus court de 0,2 cm, et occupe donc un rectangle de 123,8 cm de long sur 30 cm
Toutefois; les plaques disponibles chez mon revendeur ne font que 122 cm de long.

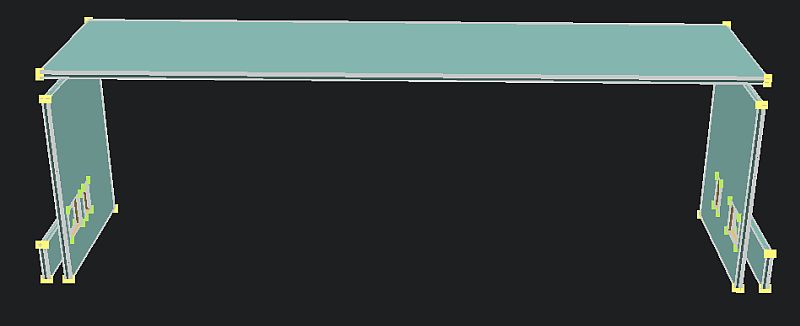

En bleu, la menuiserie du module, prévue dans les normes T-Trak,
mais de 1220 mm seulement.
(Dimension des plaques disponibles chez mon revendeur...)
La plaque transparente indique l'emplacement de la plaque horizontale recevant les voies dans la norme T-TRAK.
Vue depuis l'emplacement du public

L'ensemble étant trop court de 1,8 cm, deux plaques de 7 cm sont rajoutées sur les faces latérales.
(en bas, faces externes)
Vue depuis l'emplacement du public

L'ensemble étant trop court de 1,8 cm, deux plaques de 7 cm sont rajoutées sur les faces latérales.
(en bas, faces externes)
Vue depuis l'emplacement du public

L'ensemble étant trop court de 1,8 cm, deux plaques de 7 cm sont rajoutées sur les faces latérales.
(en bas, faces externes)
Vue depuis l'emplacement du public

L'ensemble étant trop court de 1,8 cm, deux plaques de 7 cm sont rajoutées sur les faces latérales.
(en bas, faces externes)
Vue depuis l'emplacement du public

La structure sera renforcée grace à la présence du plateau de la voie H0

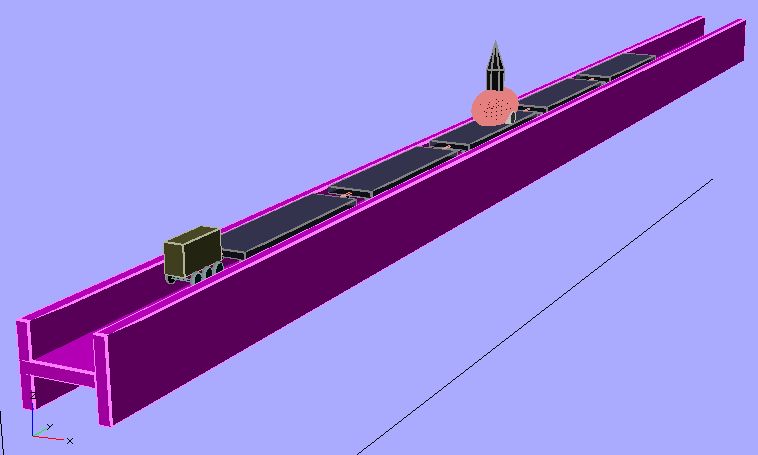

En violet, le plateau de la voie H0 pour le déplacement du poisson roulant.
Les montants verticaux doivent arriver au ras du plateau des wagons plats, de façon à les cacher à la vue du public.

le plateau de la voie H0 en place.

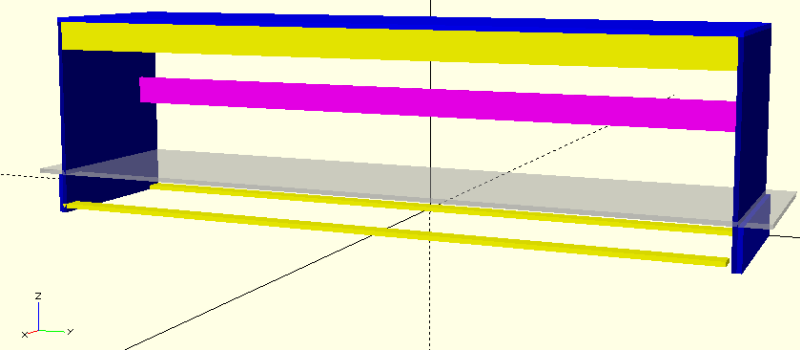

Trois bandes (en jaune) renforceront aussi cette ossature.
Vue depuis l'emplacement du public

Deux panneaux (en orange) permettent de masquer à la vue du public les deux extrémitées de la rame H0.
Le bloc rouge à l'arrière du module est un espace vide destiné à accueillir les détecteurs de présence et les Arduinos

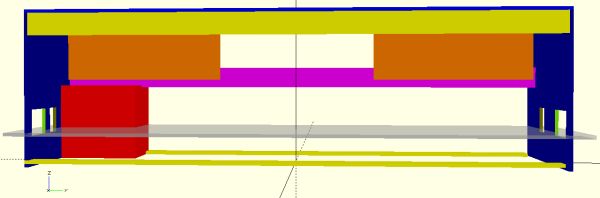

Vue depuis l'emplacement du public

En vert, les parois internes du bloc rouge.
Ce bloc n'est pas fermé à l'arrière pour laisser les Arduinos accessibles à tout moment.

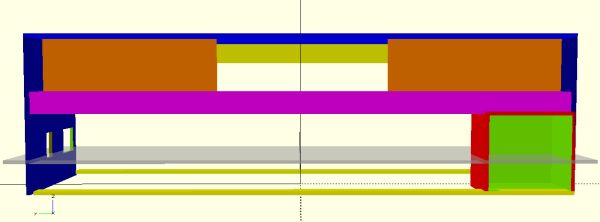

Vue depuis le fond de décor

Les passages de voie à travers des faces parallèles :
  • Au premier plan, la double voie Kato corespondant à la norme T-TRAK,
    • Au second plan, à gauche, la voie métrique (voie Z Marklin),
  • Au second plan, à droite, la voie "3 rails",
  • A l'arrière plan, la voie H0 du poisson-roues
Vue depuis l'emplacement du public

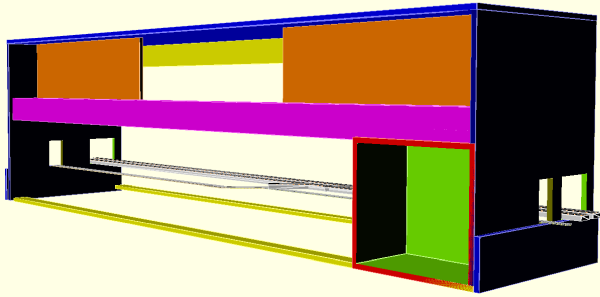

Vue depuis le fond de décor, sans le panneau arrière

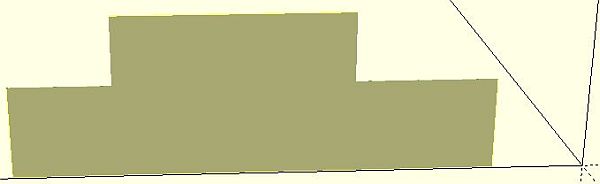

La forme du panneau arrière vu depuis le fond de décor
La forme du panneau arrière vu depuis le fond de décor

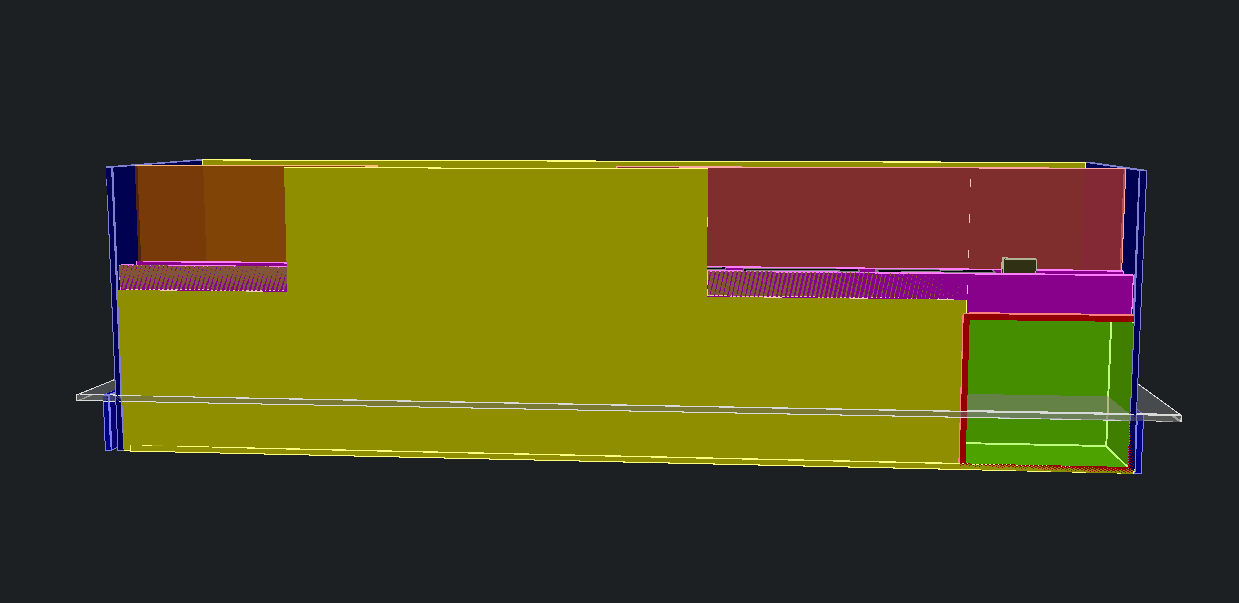

Avec le panneau arrière, de fond de décor, en place.

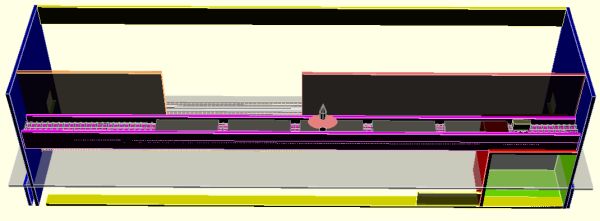

Vue depuis le fond de décor.

Le Poisson-Roue en position "caché" (position normale).
Vue depuis le fond de décor,
sans le panneau de dessus et le panneau de fond de décor.

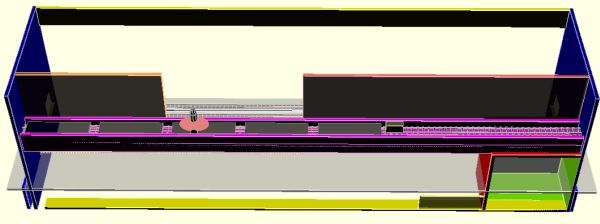

Le Poisson-Roue en position "visible".
Vue depuis le fond de décor,
sans le panneau de dessus et le panneau de fond de décor.
