 | En bleu, la menuiserie du module, prévue dans les normes T-Trak. En rouge, volume accueillant l'électronique et l'informatique. En violet, voie H0 pour le déplacement du poisson roulant. En vert, tunnel ferroviaire gauche. En jaune, tunnel ferroviaire droit. |
| Vue générale | |
 | |
| Vue générale, sans les caches verticaux de la voie H0. |
|
 | |

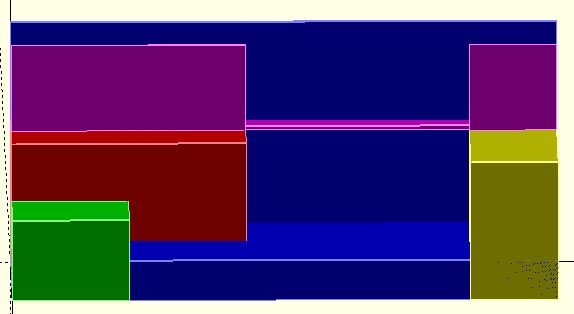

| Vue de face | |
 | |
| Face gauche | |
 | |
| Face droite | |
 | Les zones jaune et rouge correspondent à des découpes dans le panneau arrière pour accéder à l'intérieur de ces blocs jaune et rouge depuis l'arrière du module |
| Face arrière | |

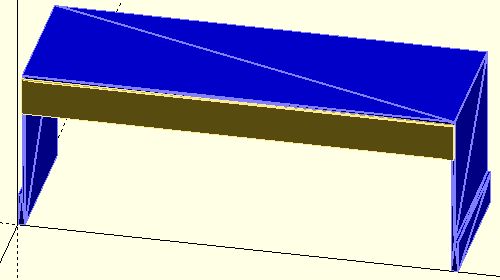

 | Le dessus (plafond de la grotte) et les deux parois latérales sont les seuls panneaux du module pouvant en assurer la rigidité Ils seront complétés par des profilés en aluminium |
 | |
 | |
 | Projet d'implantation des figurines : Le "Poisson-roues" est en position repos, caché dans sa grotte (derrière le panneau violet). (Les images ne sont pas à l'échelle.) |
| Vue de face | |

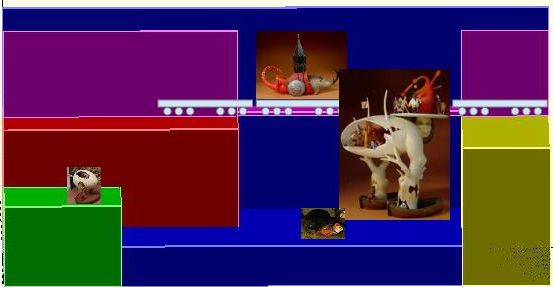

 | Projet d'implantation des figurines : Le "Poisson-roues" est en position "Le train passe", sorti de sa grotte. (Les images ne sont pas à l'échelle.) |
| Vue de face | |
